Всё что может понадобится при настройке поворотной купольной видеокамеры
Часто задаваемые вопросы:
- Как задать точку предустановки и вызвать её?
- Как запустить сканирование на 360°?
- Как запустить сканирование между двумя точками?
- Как запрограммировать траекторию патрулирования и запустить её для поворотных камер HSD-220(300)Pro?
- Как запустить сканирование по ранее заданным точкам?
1. Как задать точку предустановки и вызвать её?
- Выставьте одинаковые протоколы и скорости передачи данных на пульте управления и поворотном устройстве (см. инструкции к соответствующим устройствам.)
- Используя джойстик выставьте нужное вам положение и угол обзора поворотного устройства.
- Введите на пульте номер (N) который вы хотите присвоить данному положению и нажмите SET.
- Вызов проиизводится следующим образом N + CALL, где N номер точки предустановки.
Вверх
Программирование:
2. Запуск сканирования на 360 градусов:
Для запуска необходимо набрать 65 и нажать «call», после чего поворотное устройство будет непрерывно вращаться в горизонтальной плоскости с уже установленным углом наклона.
Если вы хотите регулировать скорость перемещения и направление автосканирования вы можете воспользоваться табличкой представленной ниже:
Scan No. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
По часовой стрелке |
Уровень скорости |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Scan No. |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
Против часовой стрелки |
Уровень скорости |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Например: Вы хотите чтобы камера вращалась по часовой стрелке с 9-ым уровнем скорости, для этого вам необходимо набрать следующую команду: 65→call→9→call.
Вверх
3. Запуск сканирования между двумя точками:
1. Как установить:
Выберите первоначальную позицию, нажмите 11→set, и затем используя джойстик двигайтесь в горизонтальной плоскости в конечную точку, нажмите 21→set, теперь вы закончили программировать sweep No.1 .
Если вы хотите установить больше линий сканирования то воспользуйтесь табличкой представленной ниже.
Sweep No. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
По часовой стрелке |
Limit
A-B |
11,21 |
12,22 |
13,23 |
14,24 |
15,25 |
16,26 |
17,27 |
18,28 |
19,29 |
20,30 |
Sweep No. |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
Против часовой стрелки |
Limit
A-B |
11,21 |
12,22 |
13,23 |
14,24 |
15,25 |
16,26 |
17,27 |
18,28 |
19,29 |
20,30 |
2. Как запустить?
Нажмите 66→call→N→call для запуска сканирования между двумя точками. N это номер сканирования (Sweep No.)
Например: Нажмите 66→call→1→call для запуска сканирования между точками 11-21, Нажмите 66→call→2→call для запуска сканиров ания между точками 12-22.
Вверх
4. Запуск сканирования по заданной траектории для поворотных камер HSD-220(300) Pro:
1. Как установить

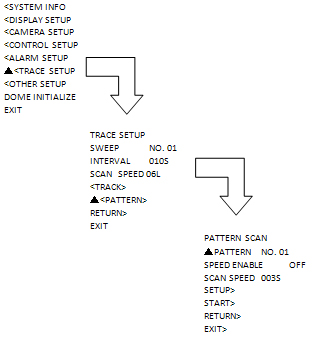

Нажмите 95 →call для входа в главное меню купола :
Можно запрограммировать 4 траектории , выберите ▲PATTERN NO. 01 , нажмите SETUP, используя джойстик запрограммируйте траекторию движения. Нажмите CLOSE для сохранения.
PATTERN NO. 02 - PATTERN NO. 04 программируются аналогично.
2. Как запустить:
Маршрут № 1 запускается только командой 50→call с клавиатуры.
Маршруты № 2,3,4 запускаются изглавного меню купола.(см. выше)
Выбираем нужный вам маршрут:
PATTERN NO. 01
PATTERN NO. 02
PATTERN NO. 03
PATTERN NO. 04
Нажимаем
▲START>
RETURN>
EXIT>
Вверх
5. Сканирование по точкам (ТУРЫ):
1. Как установить сканирование по точкам?
Запрограммируйте точки, для этого переместите поворотное устройство в нужное Вам положение, настройте требуемый угол обзора и нажмите n→set для того чтобы запомнить его. (n –это номер позиции в траектории в диапазоне от 1 до 176).
2. Как запустить ?
Номер команды |
Номер траектории |
Описание |
51→call |
No.1 |
Сканирование между точками
No.1 - No.16 |
52→call |
No.2 |
Сканирование между точками
No.17 - No.32 |
53→call |
No.3 |
Сканирование между точками
No.33 - No.48 |
54→call |
No.4 |
Сканирование между точками
No.97 - No.112 |
55→call |
No.5 |
Сканирование между точками
No.113 - No.128 |
56→call |
No.6 |
Сканирование между точками
No.129 - No.144 |
57→call |
No.7 |
Сканирование между точками
No.145 - No.160 |
58→call |
No.8 |
Сканирование между точками
No.161 - No.176 |
59→call |
No.9 |
Сканирование между точками
No.1 - No.48 |
Вверх
|
