Супер Компенсация Задней Засветки (SBLC).

    Функция SBLC (Супер Компенсация Задней Засветки) используется в фотоаппаратах и видеокамерах для получения изображения высокого качества в условиях сложного освещения.

    Для того, чтобы изображение объекта, получаемое с помощью видеокамеры, было высокого качества, необходимо установить правильную длительность электронного затвора (выдержку). В автоматическом режиме электронным затвором управляет процессор, установленный внутри видеокамеры.
Этот процессор анализирует видеокадр и устанавливает такую длительность включения электронного затвора, чтобы в кадре не было сильно пересвеченных участков. Это не всегда удобно.

Например, если в видеокадр вместе с наблюдаемым объектом попадет яркий источник света, процессор, чтобы избежать пересветок,  уменьшит время срабатывания затвора. В этом случае изображение наблюдаемого объекта будет очень темным.
Чтобы наблюдаемый объект был виден на изображении лучше, необходимо длительность срабатывания электронного затвора выбирать в соответствии с освещенностью именно этого объекта а не всего кадра.

Функция SBLC позволяет выбирать отдельные участки на изображении и устанавливать время экспозиции для получения максимального качества изображения именно этих участков.
В ряде случаев SBLC позволяет получить изображение гораздо лучше, чем функция BLC, (см. Фото 1-3).
На фотографиях 1, 2 и 3  представлены кадры одного и того же автомобиля с включенной и выключенной функцией SBLC, а также с включенной функцией BLC.
На фотографиях видно, что максимальное качество изображения автомобиля достигается при включенной функции SBLC (Фото 1.)

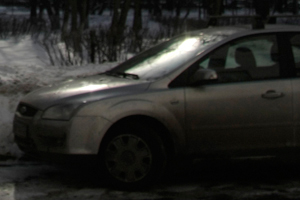

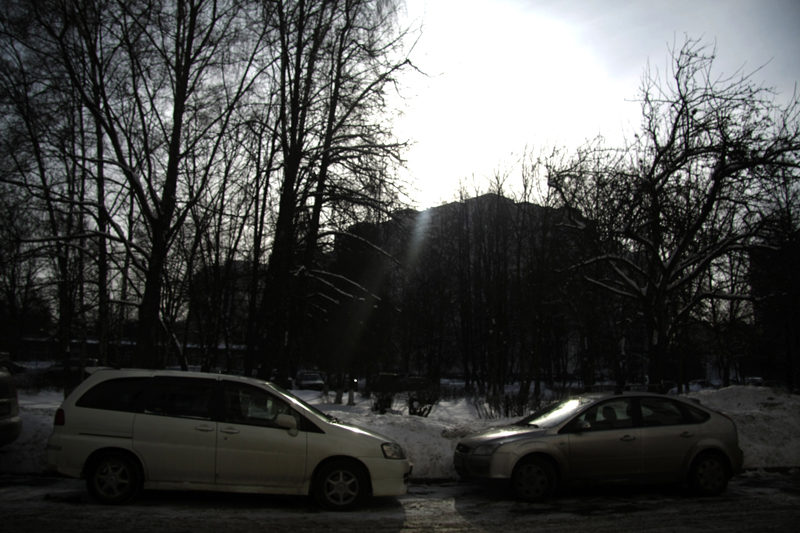

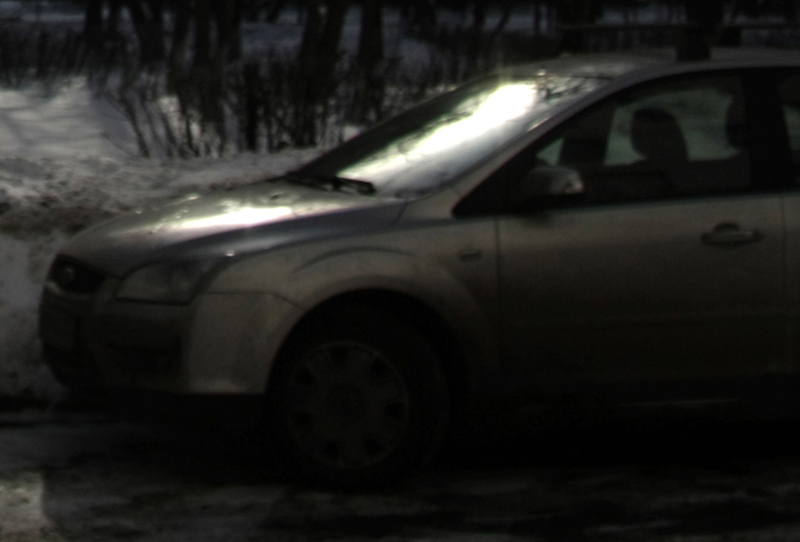

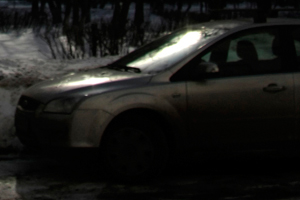

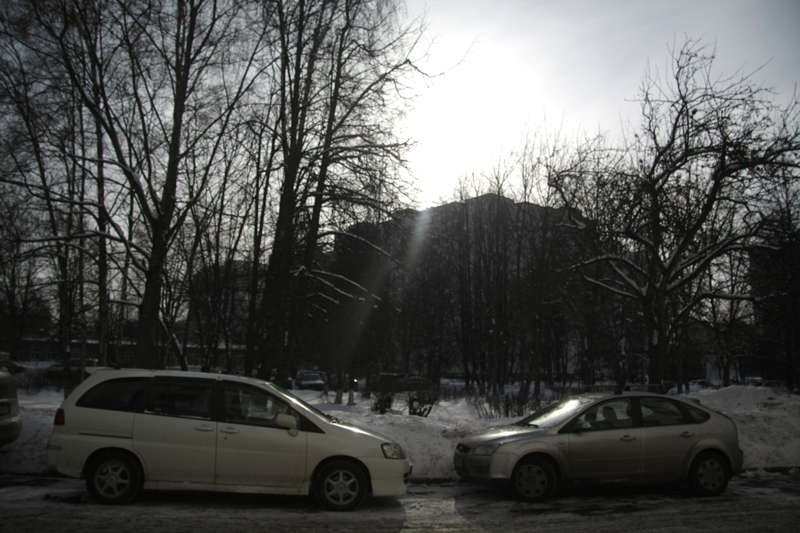

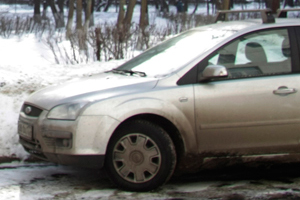

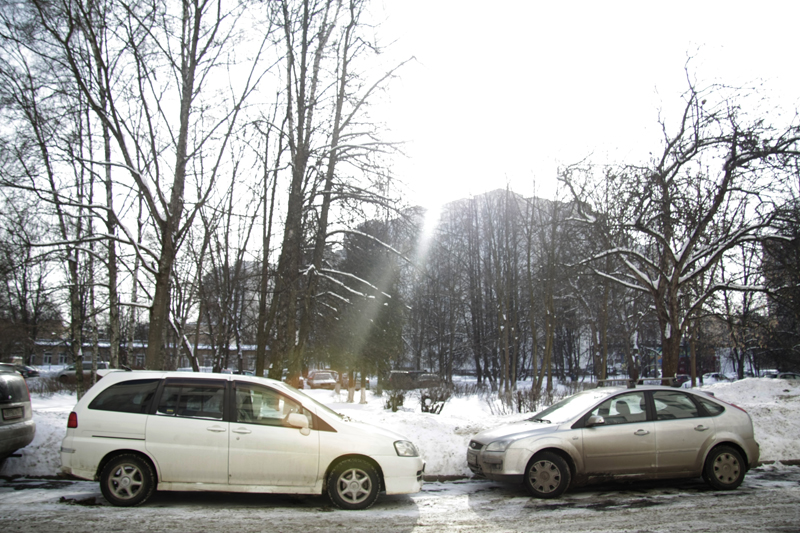

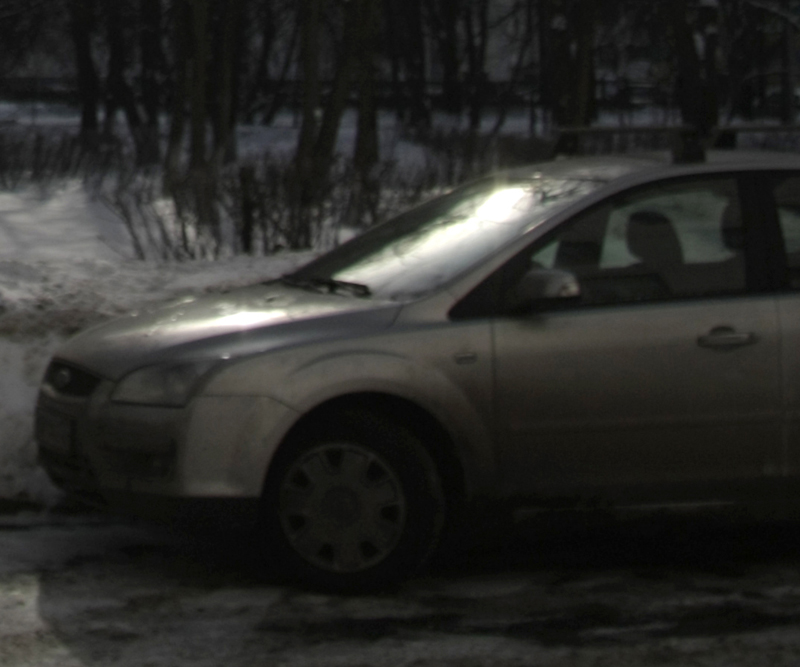

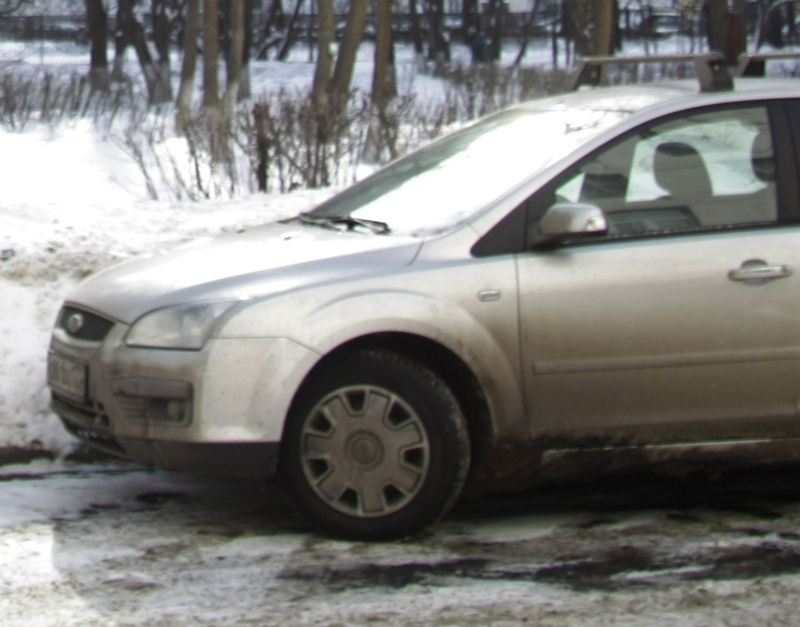

Фото 1. Изображение наблюдаемого объекта (Функция SBLC включена, выдержка определяется по нижней части кадра)	Фото 2. Изображение наблюдаемого объекта (Функция SBLC выключена)	Фото 3. Изображение наблюдаемого объекта (Включена функция BLC)

Рис.1. Разделение изображения на зоны с помощью функции SBLC.
А) Установлены малые зоны SBLC	В) Установлены большие зоны SBLC

Функция SBLC. Управление и настройки (на примере скоростной поворотной видеокамеры HSD-27-580-P1).

Для входа в меню управления функцией SBLC необходимо войти в меню модуля  (ознакомьтесь с инструкцией), откуда зайти в подменю SBLC.

Пользователь может выбрать два типа зон, по которым определяется выдержка.

Первый тип – процессор делит изображение на 5 небольших зон, как показано на рисунке 1а. -  верхняя зона, нижняя, правая, левая, центральная зона (UP1, D1, P1, L1, C1).

Второй тип – процессор делит изображение на пять более крупных зон, как показано на рисунке 1б. UP2 (верхняя часть кадра), D2 (нижняя часть кадра), L2 (левая часть кадра) P2 (правая часть кадра) С2 (центральная часть кадра)

Пользователь может выбрать одну зону первого или второго типа, по которой будет определяться выдержка.
Для удобства описание всех зон представлено в таблице 1.
С помощью таблицы 1. и рис.1. можно выбрать значения SBLC, необходимые для конкретного случая.

Таблица 1. Участки кадра, по которым определяется выдержка.
